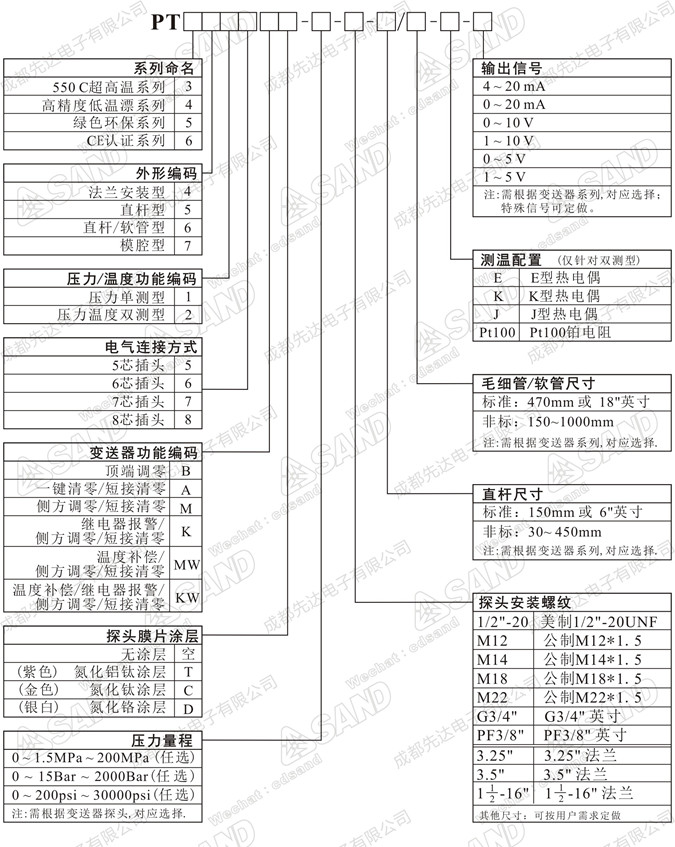

PT系列高温熔体压力变送器-规格型号即订货格式说明：
产品规格型号及订货格式-示例说明：
示例1：PT4516B-50MPa-1/2”-20-150-4~20mA
说明1：产品型号PT4516B系列高温熔体压力变送器；
压力量程：0~50MPa；
探头安装螺纹：美制1/2”-20UNF；
直杆尺寸：150mm；
输出信号：4~20mA；
其他默认参数：6芯接插件、精度等级0.5%FS、校准80%FS、供电24VDC (15～36V DC)。
PT系列高温熔体压力变送器-外形尺寸:
尺寸说明：
1. L1（直杆长度）最短为40mm,最长为600mm 。
2.D2(探头膜片外径）最小可做到Ф6。
3.L1（直杆长度）、L2（软管长度）订货以10mm取整数。
PT系列高温熔体压力变送器 安装孔开孔尺寸：
PT系列高温熔体压力变送器 接线示意图：
图1. 两线制4~20mA电流输出型：
图2. 三线制电压或电流输出型（电压：0-10V/0-5V/1-5V 电流：4-20mA/0-20mA）：
PT系列高温熔体压力变送器 输出信号调节方式：
说明：
1.高温熔体压力变送器装机预热15分钟后，确认管道压
力为0，如果显示的压力不是0，调凸起的Z一字螺丝，
使得显示刚刚变为零即可。（逆时针方向调大）
2.注意凸起的F一字螺丝一般不能调节。除非确定压力
不准，在有标准压力源的情况下可以调节。
